怎樣解決V錐流量計與管道匹配？

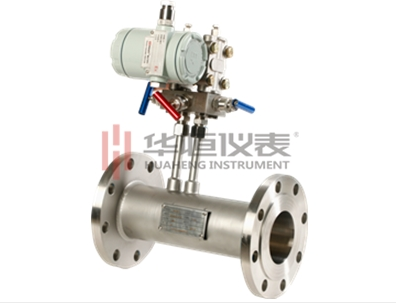

　　V錐流量計(孔板流量計)是通過在密閉管道中心線懸掛一個特制的流線型錐體來進行中央節流，用管道上游和錐體尾部測量的差壓值計算管道中的流量。其原理是基于封閉管道中能量相互轉換的伯努利定律，也就是說對于穩定的流體，管道中流體的流速與差壓的平方根成正比，當流體通過錐體節流區時，流速會加快，錐體下游尾部的壓力降低，產生了差壓。它的工作原理和磁翻板液位計(玻璃罐液位計)有些相似，是利用流體的連續性方程和伯努利方程，即可推導出被測流量與輸出差壓值的數學關系式。連續性方程是能量守恒定律應用于運動流體的一種數學表達式。



　　下面簡單介紹下管道匹配相關規定和處理方法：



　　V錐流量計現場應用其公稱內徑應該是與現場管道內徑相匹配的，或者是控制在一定的取值范圍內，先考慮帶有普遍性的管道情形，如果管道有較大的突變，則流體在該處因為分離而形成重復的二次循環，出現這個情況的話，將會直接影響測量結果。



　　管道實際內徑小于儀表內徑，且兩者之差在一定范圍內，即DN15-DN100≤3%；DN150＜1%，則所產生的誤差較小，這個時候可以通過對儀表系數進行修正，將消除誤差。



　　管道實際內徑大于儀表內徑，但是兩者之間的差別不能超過后者的3%，這時產生的誤差很小，仍在測量精度范圍之內，對測量無影響，不需要進行修正。管道內徑和儀表內徑之差較大，超過上述允許的范圍，這時所產生的附加誤差也較大，即使修正儀表系數，也無法滿足測量的精度和穩定性。



　　出現現場管道內徑不相匹配的時候，具體解決方法有：首先必須尋找合適管道，并對原有管道進行適當改造，在這種實施比較麻煩的情況下，可以在現場裝上合適大小的接頭作為過渡段，并保證有足夠直管段，這樣就能夠使得流速分布恢復到足夠的正常狀態。



　　V錐流量計(孔板流量計)是集流量、溫度、壓力檢測功能于一體，并能進行溫度、壓力自動補償?shù)男乱淮髁坑嫞摽装辶髁坑嫴捎孟冗M的微機技術與微功耗新技術，功能強，結構緊湊，操作簡單，使用方便。



　　以上就是華恒儀表關于“V錐流量計與管道不匹配應該怎么解決”的概述，如有其它問題，可隨時聯系我們180 9235 6836
